AI快速制作包装盒刀模图的方法

包装盒刀模图很重要,如何使用AI快速绘制精确的刀模图,关系到平常工作效率,也是包装盒厂家是否能够快速展开工作。在此与大家分享我自己有关在AI里面绘制刀模图的方法,抛砖引玉,欢迎大家提供更加快捷的方法一起进步。



1快速画好矩形。

用矩形工具画一个95*138的矩形



Ctrl+c复制一个,ctrl+f粘贴在前面,在变换工具里选择,然后改宽的尺寸为77


Ctrl+shift+m向右移动77mm


多次重复同样的方法,画出下面的图



2、开始做盖子。

同样在95*138的矩形复制一个ctrl+c然后ctrl+f,把高度改为77mm,向上移动77mm

再重复动作,得到下面的图形。



盖子的宽度缩2mm,给盖子做倒角,去掉重复的线条。

先用剪刀工具剪掉下面重复的线


然后选择上面的两个节点倒角做半径10mm的倒角,如图





得到如图





3做耳朵。

运用上面的方法得到一个高50的矩形,选中下面的两个角的节点,用剪刀断开,去掉下面的一条线。在左边10mm的地方添加一个节点,选中左止方的节点向右移动10mm



把得到的一个多边形复制到右边,点右键——变换——对称,选“垂直”,然后对齐。

把左耳朵的右下方的节点和盖子左下方的节点选中,ctrl+j键连接路径。

选中路径,断开左下方10mm处的节点,然后选中咱径,“效果——风格化——圆角”,设定圆角半径3mm

得到下面的图。




4 做下部的扣底。

按照上面的方法,重复制作可心得到下面的图。细节不再复述。

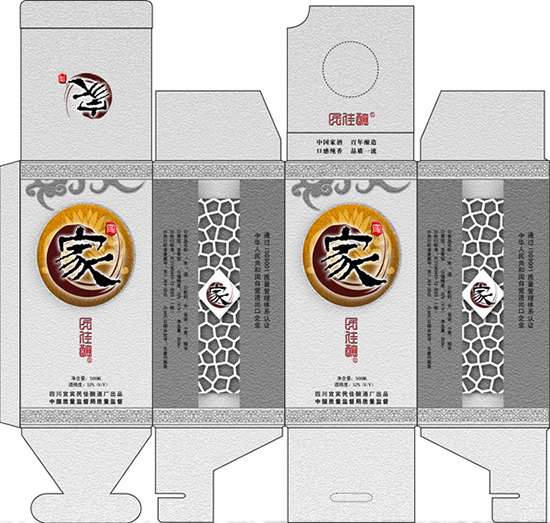

 5  去掉重复的线,缩减尺寸,包装盒刀模最后定稿。
