包装盒刀模图很重要，如何使用AI快速绘制精确的刀模图，关系到平常工作效率，也是包装盒厂家是否能够快速展开工作。在此与大家分享我自己有关在AI里面绘制刀模图的方法，抛砖引玉，欢迎大家提供更加快捷的方法一起进步。



1、快速画好矩形。

用矩形工具画一个95*138的矩形



Ctrl+c复制一个，ctrl+f粘贴在前面，在变换工具里选择，然后改宽的尺寸为77，


Ctrl+shift+m向右移动77mm


多次重复同样的方法，画出下面的图



2、开始做盖子。

同样在95*138的矩形复制一个ctrl+c然后ctrl+f，把高度改为77mm，向上移动77mm。

再重复动作，得到下面的图形。



盖子的宽度缩2mm，给盖子做倒角，去掉重复的线条。

先用剪刀工具剪掉下面重复的线

然后选择上面的两个节点倒角做半径10mm的倒角，如图



得到如图





3、做耳朵。

运用上面的方法得到一个高50的矩形，选中下面的两个角的节点，用剪刀断开，去掉下面的一条线。在左边10mm的地方添加一个节点，选中左止方的节点向右移动10mm。



把得到的一个多边形复制到右边，点右键——变换——对称，选“垂直”，然后对齐。

把左耳朵的右下方的节点和盖子左下方的节点选中，ctrl+j键连接路径。

选中路径，断开左下方10mm处的节点，然后选中咱径，“效果——风格化——圆角”，设定圆角半径3mm。

得到下面的图。




4、 做下部的扣底。

按照上面的方法，重复制作可心得到下面的图。细节不再复述。

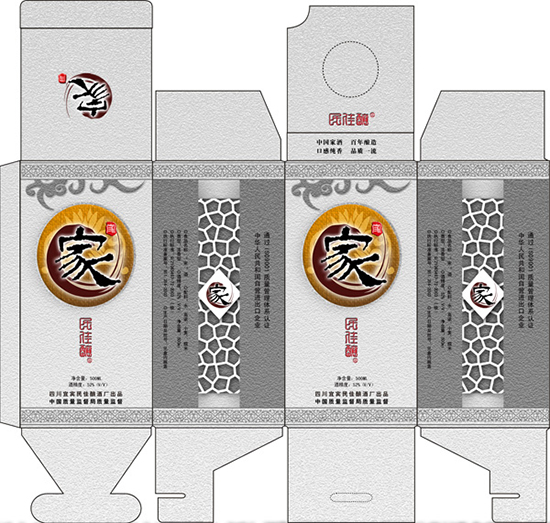

 5、  去掉重复的线，缩减尺寸，包装盒刀模最后定稿。
